Equipamento de refino de óleo de plástico residual: um mergulho profundo na cinética da pirólise, controle de fase e engenharia anticorrosiva

A reciclagem química de resíduos plásticos é fundamentalmente um exercício de cisão molecular controlada. Ele emprega energia térmica para romper as estruturas carbono-carbono, reorganizando estruturas desordenadas de alto polímero em um sistema misto de alcanos e alcenos de moléculas pequenas. Isto não é incineração ou gaseificação; é um projeto sofisticado de acoplamento físico-químico que integra controle preciso de temperatura, condensação em vários estágios e separação de fases gás-líquido-sólido.

I. O mecanismo químico de pirólise em três estágios

A pirólise de resíduos plásticos dentro do reator segue regras de degradação estritas e graduais, normalmente divididas em três intervalos de temperatura característicos:

1. Iniciação em Baixa Temperatura (250°C – 350°C): Cisão de Cadeia de Radicais Livres Esta etapa envolve principalmente a remoção de grupos pendentes e a cisão da extremidade da cadeia. Para cloreto de polivinila (PVC), esta janela de temperatura desencadeia a reação de desidrocloração, liberando gás cloreto de hidrogênio (HCl) substancial. O poliestireno (PS) começa a despolimerizar aqui, gerando monômeros e oligômeros de estireno. O parâmetro de controle crítico neste estágio é a taxa de aquecimento. Uma taxa muito lenta não consegue gerar concentrações de radicais suficientes, enquanto uma taxa muito rápida causa superaquecimento localizado, levando à reticulação e à coqueificação.

2. Cisão Aleatória em Temperatura Média (350°C – 480°C): Distribuição do Produto Esta é a fase central onde as principais cadeias de carbono sofrem cisão aleatória. O polietileno (PE) e o polipropileno (PP) seguem um mecanismo de cisão aleatória; as cadeias de carbono fraturam em pontos de concentração de tensão devido à intensa vibração térmica. A distribuição do produto segue um padrão de distribuição gaussiana, com maior proporção de hidrocarbonetos líquidos na faixa C5 – C20. No entanto, a temperatura nunca deve ultrapassar os 500°C. Além deste limite, as reações de craqueamento secundário se intensificam, aumentando drasticamente os hidrocarbonetos gasosos leves (C1 – C4) e reduzindo o rendimento de óleo líquido. Consequentemente, o controle de temperatura PID de circuito fechado é o principal parâmetro do processo no projeto do equipamento.

3. Aromatização em Alta Temperatura (480°C – 550°C+): Coca-Cola e Gênese Aromática Este é o intervalo de temperatura que os engenheiros evitam deliberadamente. As olefinas sofrem ciclização Diels-Alder, desidrogenando para formar hidrocarbonetos aromáticos policíclicos, que finalmente se condensam em coque depositado nas paredes e tubulações do reator. O coque tem uma condutividade térmica aproximadamente 1/100 da do aço, o que o torna a causa direta de uma queda repentina na eficiência térmica.

II. Projeto de Reator Central e Engenharia Termodinâmica

Os sistemas industriais contínuos são fundamentalmente distintos dos fornos em lote. Sua essência está na sinergia da transferência de calor e massa.

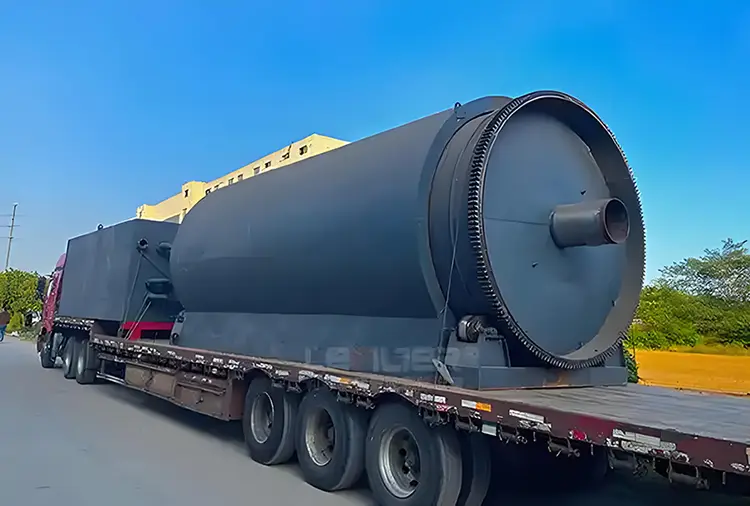

• Lógica de seleção do tipo de reator: Os equipamentos convencionais atuais divergem em dois projetos principais. Para plásticos mistos com alto teor de cinzas e impurezas, o reator de forno rotativo é superior. Ele depende da rotação do tambor e dos elevadores internos para lançar os plásticos uniformemente contra a parede interna quente, criando uma “cortina de material” que aumenta significativamente o coeficiente de transferência de calor entre a parede e o leito. Para poliolefinas puras e pré-limpas, o reator de leito fluidizado mostra maior potencial. Ele emprega areia de quartzo ou bolas de cerâmica como transportador de calor, com gás fluidizante (nitrogênio reciclado) transportando calor para obter operação isotérmica em todo o reator, eliminando completamente pontos quentes localizados.

• Projeto de coluna de destilação para condensação em vários estágios: O gás de petróleo que sai do reator carrega aerossóis substanciais e componentes cerosos. A coluna de fracionamento interno normalmente emprega embalagem de folha corrugada ou bandejas de válvula flutuante. Através do controle preciso da taxa de refluxo no topo da coluna, é alcançado o contato em contracorrente entre as fases líquida e vapor. Aproveitando as diferenças na volatilidade relativa, o gás de petróleo é dividido em frações de nafta leve (<170°C), frações médias de diesel (170-360°C) e frações de óleo combustível pesado (>360°C). O número de bandejas determina a precisão da separação; equipamentos de nível industrial normalmente requerem de 15 a 20 placas teóricas.

III. Soluções de engenharia para impurezas fatais (cloro, metais, silicone)

As impurezas nos resíduos plásticos são a principal causa de falha do equipamento. As soluções de engenharia devem abordar isso em duas frentes: a fase vapor e a fase líquida.

1. Descloração em fase de vapor – Absorção em alta temperatura: O método mais eficaz envolve a instalação de um reator de leito fixo na tubulação de alta temperatura (aproximadamente 350-400°C) entre a saída do reator e o condensador. Esta cama é embalada com adsorventes à base de cálcio ou à base de sódio (como cal viva ou carbonato de sódio). O princípio baseia-se numa reação de neutralização, fixando o HCl como cloreto de cálcio sólido ou cloreto de sódio. Isto reduz o teor de cloro no gás de petróleo para menos de 5 ppm antes de entrar no sistema de condensação. A chave para este processo está na velocidade espacial projetada do leito adsorvente; a velocidade excessiva causa quedas de pressão, enquanto a velocidade insuficiente leva à absorção incompleta.

2. Desmetalização e Dessilicação em Fase Líquida – Separação e Filtração Centrífuga: Materiais inorgânicos como dióxido de titânio (TiO₂), sílica gel (dessecantes) e resíduos de folha de alumínio persistem como partículas de tamanho micrométrico na pós-reação do óleo de pirólise. Um sistema de filtragem de três estágios é indispensável: separação por ciclone de estágio 1 (para partículas pesadas), filtro de fusão de alta temperatura de estágio 2 (com classificação de filtração de 25 μm) e centrífuga de pilha de discos de estágio 3 (que usa diferenças de densidade para separar óleo leve de resíduos pesados).

3. Engenharia de materiais anticorrosivos: Mesmo após a decloração em fase de vapor, vestígios residuais de HCl podem condensar com vapor de água nas seções a jusante para formar ácido clorídrico diluído, causando corrosão no ponto de orvalho. Portanto, a coluna de fracionamento e os subsequentes feixes de tubos condensadores devem ser construídos em aço inoxidável duplex (por exemplo, 2205) ou placas compostas revestidas de titânio. Além disso, durante a inicialização e desligamento do equipamento, é obrigatória uma purga completa de nitrogênio para evitar a entrada de ar, que formaria uma mistura corrosiva de ácidos sulfurosos e clorídricos.

4. Reciclagem de Gases Não Condensáveis ​​e Equilíbrio Térmico

O processo de pirólise gera 15% a 25% em massa de gases C1 a C4 não condensáveis, principalmente metano, etano, etileno e propileno, com alto poder calorífico de 40 a 50 MJ/Nm³. Equipamentos modernos de refino de óleo de resíduos plásticos purificam esse gás e o alimentam diretamente no queimador de gás, servindo como fonte primária de calor para o reator.

O equilíbrio térmico do sistema é calculado da seguinte forma: O calor endotérmico necessário para elevar os plásticos à temperatura de rachadura é de aproximadamente 800–1000 kJ/kg. A combustão do gás não condensável normalmente cobre apenas 70% a 80% desta demanda total de calor. Para manter a operação contínua em estado estacionário, o equipamento requer uma pequena alimentação suplementar de GLP ou gás natural para combustão auxiliar. Uma consideração crucial de engenharia é a recuperação do calor residual dos gases de combustão. O gás de combustão de alta temperatura (aproximadamente 500-600°C) deve passar através de um pré-aquecedor de ar tubular antes da exaustão, pré-aquecendo o ar de combustão a 250-300°C. Esta única etapa pode elevar a eficiência térmica geral do sistema de 65% para mais de 85%.

V. O Desafio da Estabilidade Operacional: Inibição do Coque

A coqueificação é o fator decisivo que limita a vida útil do equipamento e os ciclos contínuos de funcionamento. Além do controle preciso da temperatura, três estratégias proativas de engenharia são empregadas para a supressão de coque:

• Tecnologia doadora de hidrogênio: A introdução de uma pequena quantidade de polímeros ricos em hidrogênio (como migalhas de borracha de pneus) na alimentação, ou a manutenção de uma leve pressão positiva de hidrogênio, fornece radicais de hidrogênio livres para cobrir as ligações insaturadas criadas pela cisão da cadeia, evitando assim a polimerização de olefinas.

• Raspagem Mecânica em Linha: Equipar o interior do reator com raspadores ou rosca transportadora girando em velocidade extremamente lenta (0,5 – 2 rpm). Isto serve a um duplo propósito: avançar o leito de material e raspar continuamente os depósitos nascentes de coque aderidos à parede do reator.

• Extração com Vapor: No final da fase de reação, vapor superaquecido (300°C) é injetado no reator. A reação de gaseificação a vapor (C + H₂O → CO + H₂) gaseifica parcialmente o carbono depositado, prolongando a duração do ciclo operacional único.

Conclusão

Equipamento de refino de petróleo para resíduos plásticosrepresenta uma disciplina de engenharia centrada na cisão e recombinação. A verdadeira medida de sua sofisticação técnica não é definida por uma porcentagem única de rendimento líquido, mas por sua tolerância a contaminantes, sua capacidade de supressão de coque e a integridade de autoequilíbrio de todo o seu sistema térmico. Uma compreensão genuína deste aparato industrial só é alcançada quando se compreende a lógica subjacente das reações de radicais livres, da destilação fracionada baseada em bandeja e dos mecanismos de corrosão do ponto de orvalho elaborados acima. É um ecossistema de circuito fechado de química, termodinâmica e ciência dos materiais.
