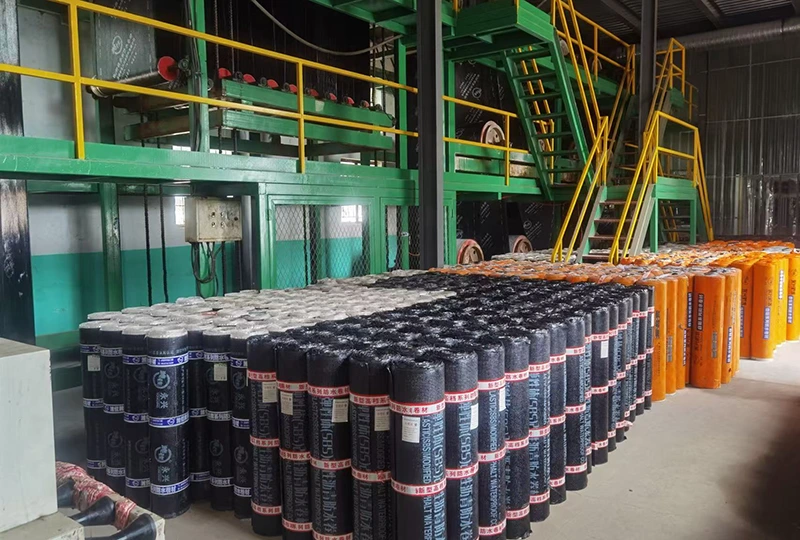

Linha de produção de material impermeável de asfalto modificado SBS

A linha de produção de material impermeável de asfalto modificado SBS geralmente inclui as seguintes partes principais:

Você pode comprar a linha de produção de material impermeável de asfalto modificado SBS da Haiming Machinery com confiança, pois somos um produtor proficiente de linha de produção de material impermeável de asfalto modificado SBS de alta qualidade. Prometemos fornecer-lhe o melhor serviço pós-venda e pronta entrega.

Sistema de lotes

· Tanque de dosagem:usado para misturar matérias-primas como asfalto base, modificador SBS, enchimento (como pó de pedra), pó de borracha e outros aditivos em certa proporção. O tamanho e o número de tanques de dosagem são determinados de acordo com a escala de produção e os requisitos do processo. Geralmente, inclui 1 ou mais tanques de dosagem principais e tanques de dosagem auxiliares para armazenamento e adição de matérias-primas específicas.

· Dispositivo de medição:medir com precisão a quantidade de várias matérias-primas adicionadas. Os mais comuns incluem balanças eletrônicas, medidores de vazão, medidores de nível de líquido, etc. para garantir proporções de lote precisas e garantir uma qualidade estável do produto.

· Equipamento de mistura:instalada no tanque dosador, a lâmina agitadora é acionada por um motor para agitar e misturar totalmente as matérias-primas no tanque, de modo que o modificador SBS seja uniformemente disperso no asfalto para formar uma mistura asfáltica modificada. A forma, velocidade e posição de instalação da lâmina de agitação afetarão o efeito de agitação.

Sistema modificado de preparação de asfalto

· Tanque de inchaço:A mistura preparada é transportada para o tanque de expansão. Sob certas condições de temperatura e tempo, o modificador SBS incha totalmente no asfalto para formar um asfalto modificado com bom desempenho. Os tanques de expansão são geralmente equipados com dispositivos de aquecimento e dispositivos de agitação para controlar a temperatura e promover o processo de expansão.

· Moinho coloidal ou máquina de corte de alta velocidade:É um dos principais equipamentos para produção de asfalto modificado. O moinho coloidal corta, mói e dispersa a mistura asfáltica inchada através do espaço entre o disco rotativo de alta velocidade e o estator, refina ainda mais o modificador SBS e o dispersa uniformemente no asfalto para formar uma estrutura coloidal estável; a máquina de corte de alta velocidade usa o rotor giratório de alta velocidade e o estator para cisalhar fortemente o material e obter um efeito semelhante.

Sistema de transporte

·Bomba de distribuição de asfalto:É usado para transportar o asfalto base do tanque de armazenamento para o tanque dosador, tanque de expansão, moinho coloidal e outros equipamentos, e para transportar o asfalto modificado preparado para a linha de produção de formação de bobinas. Os mais comuns incluem bombas de engrenagem, bombas helicoidais, etc., e o tipo de bomba apropriado é selecionado de acordo com a viscosidade do asfalto e a distância de transporte.

· Tubulações e válvulas:Conecte vários equipamentos de produção para formar um canal para transporte de materiais. A tubulação precisa ter boa resistência à corrosão e propriedades de isolamento térmico para evitar que o asfalto solidifique ou se deteriore durante o transporte; a válvula é usada para controlar a direção e a vazão do material para garantir o bom andamento do processo de produção.

Sistema formador de bobina

· Dispositivo de desenrolamento da base:Desenrole o material de base (como base de poliéster, base de fibra de vidro, etc.) da bobina e mantenha uma certa tensão e velocidade para fornecer uma base estável para o subsequente processo de impregnação e revestimento.

· Equipamentos de impregnação e revestimento:Impregnar o asfalto modificado uniformemente no material de base e aplicar uma certa espessura de revestimento asfáltico modificado em ambos os lados da base, o que pode ser conseguido através de equipamentos como tanques de impregnação, cabeças de revestimento, raspadores, etc.

· Dispositivo de lixar ou cobrir:De acordo com os requisitos do produto, areia fina, partículas minerais (folhas) ou filme de polietileno e outros materiais de cobertura são espalhados na superfície superior da bobina para melhorar o desempenho antiderrapante, resistente às intempéries e à prova d'água da bobina; a superfície inferior também pode ser tratada conforme necessário. · Dispositivo de resfriamento e modelagem: Resfrie o material enrolado revestido para solidificar e moldar o revestimento asfáltico modificado para formar um material enrolado à prova d'água com certa resistência e flexibilidade. Os métodos de resfriamento comuns incluem resfriamento a ar, resfriamento a água ou resfriamento natural.

·Máquina de enrolamento:Enrole automaticamente o material enrolado resfriado e moldado em um rolo para fácil armazenamento, transporte e uso. A velocidade de enrolamento e o controle de tensão da máquina de enrolamento têm um impacto importante na qualidade e na aparência do material enrolado. Um sistema de controle automático é geralmente usado para garantir um processo de enrolamento suave e organizado.

Sistema de controle

·Sistema de controle de temperatura:Monitore e controle a temperatura de cada elo de produção, como temperatura de aquecimento do asfalto, temperatura de dilatação, temperatura de trabalho do moinho coloidal e temperatura de cozimento durante a formação da bobina. Ao instalar termômetros, sensores de temperatura e equipamentos de aquecimento ou resfriamento, consegue-se uma regulação precisa da temperatura para garantir a estabilidade do processo de produção.

·Sistema de controle de pressão:Monitore e controle a pressão em tubulações e equipamentos para evitar que pressão excessiva ou baixa afete os equipamentos e o processo de produção. Por exemplo, durante o transporte de asfalto, a pressão de saída da bomba é controlada por sensores de pressão e válvulas reguladoras para garantir um transporte suave de asfalto.

·Sistema de controle de nível líquido:usado para monitorar o nível de líquido em recipientes, como tanques de dosagem e tanques de expansão, para garantir que a quantidade de matérias-primas adicionadas e a quantidade de materiais armazenados estejam dentro de uma faixa razoável. Através do medidor de nível de líquido e da válvula de controle, o reabastecimento automático de líquido ou descarga de material é realizado para evitar acidentes de produção causados ​​por nível de líquido muito alto ou muito baixo.

·Sistema de controle elétrico:O controlador lógico programável (PLC) ou sistema de controle distribuído (DCS) é usado para controlar e monitorar centralmente a operação de todo o equipamento de produção. Realiza as funções de partida e parada do equipamento, configuração e ajuste de parâmetros operacionais, alarme e diagnóstico de falhas, e melhora a automação e confiabilidade do processo de produção.

Equipamento auxiliar

·Forno de óleo de transferência de calor:fornece energia térmica para aquecimento de asfalto, expansão e outros processos, e transfere calor para cada dispositivo que precisa de aquecimento através do sistema de circulação de óleo de transferência de calor.

·Equipamento de tratamento de gases de combustão:Fumos e gases residuais serão gerados durante o aquecimento e produção de asfalto. Equipado com equipamento de tratamento de gases de combustão, como dispositivo de adsorção de carvão ativado, dispositivo de combustão catalítica, etc., para purificar os gases residuais e atender aos padrões de emissão ambiental 2.

·Equipamento de testes de laboratório:usado para testar a qualidade de matérias-primas, produtos semiacabados e produtos acabados, como testador de ponto de amolecimento de asfalto, testador de penetração de agulha, testador de ductilidade, máquina de teste de tração, etc., para garantir que a qualidade do produto atenda aos padrões e requisitos relevantes.
